一、項目背景

中小型水庫承擔農業灌溉、防洪調度、生活供水等多重任務，水位監測需兼顧長期穩定性、寬量程、遠程通訊與多閾值控制。某縣域小型水庫，庫容約 12 萬 m3，原采用人工觀測 + 簡易水位計，數據滯后、精度低、無法自動控制，汛期泄洪與旱季補水依賴人工經驗，調度效率低且存在安全隱患。為提升水庫智能化管理水平，引入紹興中儀 T80 系列液位顯示控制儀構建自動監測控制系統。

二、解決方案與產品選型

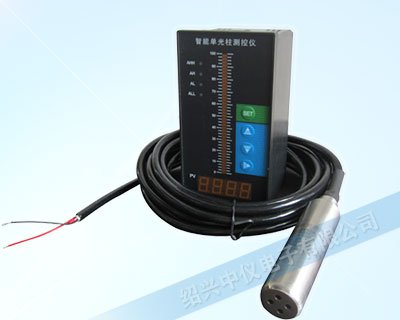

選用紹興中儀ZY?T804?81?15?HHLL?P-W智能光柱液位控制儀（DC24V 供電，RS485 通訊 + 四限報警輸出）；配套投入式液位計（量程 0–20m，4–20mA 輸出），安裝于水庫大壩監測點，實時采集水位數據。儀表數碼 + 光柱雙顯示，適配水庫寬量程（0–15m），光柱直觀反映水位占比，LED 數碼精確到厘米，滿足水文監測精度要求。

系統設置四級水位閾值：超低水位（抗旱補水）、低水位（正常蓄水）、高水位（預警）、超高水位（泄洪聯鎖）。儀表通過 RS485 與上位機組態軟件聯網，實現遠程實時監測、歷史數據存儲、報表生成，支持手機 / 電腦遠程查看與參數修改。采用工業級元器件與抗干擾設計，適應野外高低溫、潮濕、雷電干擾等惡劣環境，確保長期穩定運行。

三、應用效果

系統投運后，水位測量精度 ±0.5% FS，數據實時上傳，無斷連與漂移；四限報警與泄洪閘 / 補水閥聯鎖動作準確，汛期自動預警、旱季智能補水，調度效率顯著提升。遠程通訊功能減少現場巡檢頻次，降低運維成本；歷史數據為水庫水資源優化調度提供科學依據，兼顧防洪安全與灌溉效益。儀表安裝簡便、參數設置靈活，適配水庫現有設備，無需大規模改造，性價比高。

四、型號小結

儀表型號：ZY?T804?81?15?HHLL?P-W（水庫專用，RS485 通訊 + 四限報警）

配套傳感器：投入式液位計（4–20mA，0–20m）。
