選型表

三相數顯電流電壓表選型圖

選型列舉

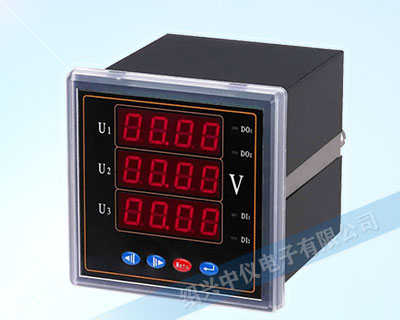

·ZYC-3I-2S4(380V/5A)-O3三相數顯電流表：外形尺寸120*120mm，輸入AC380V/5A，輸出RS485通訊，三相LED數碼管顯示。
·ZYC-3I-9S4(380V/5A)數顯電流表：三相三線/三相四線制，外形尺寸96*96mm，輸入AC380V/5A，三相LED數碼管顯示。

技術參數

·測量：三相電流(ZYC-3I)、三相電壓(ZYC-3U)；
·顯示：三排LED同時顯示A、B、C三相；
·用途：適用于電力電網，自動化控制系統。主要測量電網中的電流參量；
·擴展：在輸入電流超過AC5A以上需配電流互感器，可通過儀表設置電流變比；
·選配：RS-485通訊接口、變送輸出(DC4～20mA、DC0～20mA)、上下限報警功能。
·可編程功能：可任意設定通訊地址，波特率等參數
·精度等級：0.5級
·顯示位數：四位
·標稱輸入：電流1A、5A；
·過量程：電流持續1.2倍，瞬時電流10倍/5秒
·頻率：50Hz±10%
·輔助電源：AC/DC 85~264V
·功耗：＜5VA
·絕緣強度：2kVmin.2mA
·絕緣電阻：≥50MΩ
·工作條件：環境溫度：-25～55℃，相對濕度≤98%，無腐蝕氣體場所。

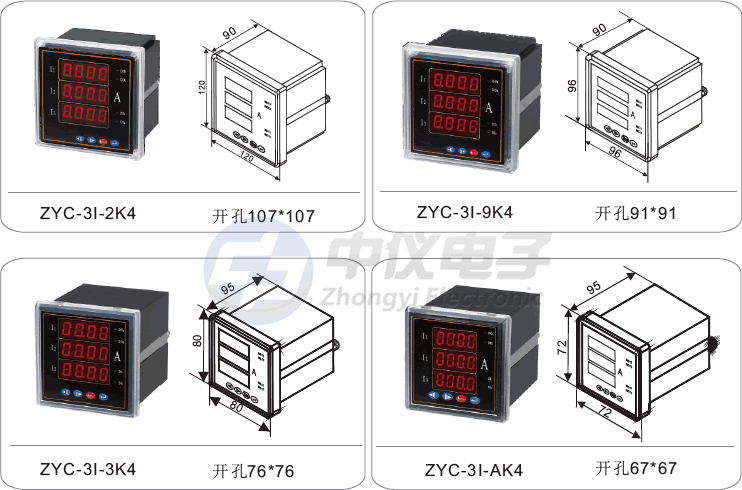

三相數顯電流電壓表安裝圖

使用說明

數顯電流電壓表采用交流采樣技術，能測量電網中的單相電流/三相電流，可通過面板按鍵設置倍率，性價比極高。

紹興中儀ZYC系列數顯電流電壓表具有安裝方便、接線簡單、維護便利、工程量小、現場可編程設置輸入參數等特點，并且能夠完成與業界不同PLC，工控計算機的組網通信。

數顯電流表變比設定

數顯電流電壓表電流變比選擇：電流互感器變比的選擇是根據要測量電流的范圍來選，還有是根據主回路電流變化選型。電流互感器一次電流/二次電流（額定5A）。

舉例說明，100/5變比（20倍）的互感器，是將100A的電流變成5A的電流輸入電流表，此時在數顯電流表中將“電流變比”選項設定為20，電流表顯示實際測量的數值。紹興中儀生產的ZYC-3I系列三相數顯電流表支持電流變比自由設定，記得需要將A/B/C每一項的變比都設定。

三相數顯電流電壓表接線

ZYC-3I三相數顯電流表怎么接線：

查看上述ZYC-3I三相數顯電流表接線圖，根據接線圖的要求，

1、分別接入電流信號輸入線。

2、接入輔助電源供電線，1號和2號端子。

3、此時已可正確顯示電流值了。

使用數顯電流表要注意幾個點，一是接線， 要將數顯電流表串聯到電路中測量。 二是參數設置 ，數顯電流表的參數設置與具體的功能有關。我們以具體的儀表型號為例加以說明。

三相電流表怎么接線和設置參數：

數顯電流表根據功能不同，接線方式也有不同。
