產品概述

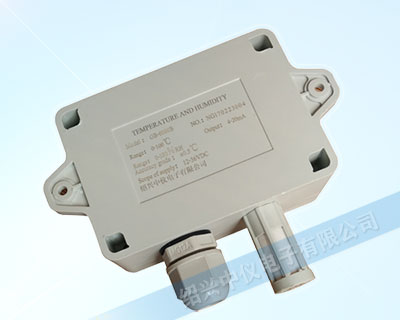

ZY-CWS11溫濕度變送器是紹興中儀生產的一款裝有濕敏和熱感元件、能夠同時測量溫度與濕度的信號變送器裝置。產品將溫度和濕度信號采集出來后，經穩壓濾波、運算放大、非線性校正、V/I 轉換、恒流及反向保護等電路處理，轉換成與溫度和濕度成線性關系的電流信號或電壓信號輸出；亦可直接通過主控芯片進行 RS485、RS232 等接口輸出。變送器體積小、性能穩定、精度高，廣泛用于氣象、國防、科研、郵電、化工、環保、醫藥、賓館、糧食等物資倉儲、暖通空調等各種需要對空氣中溫濕度進行測量和控制的領域。

產品特點

1. 采用優質溫濕度傳感器，長期穩定性好，全量程溫度補償；

2. 溫度測量工作溫度范圍寬（-40℃～100℃）；

3. 低漂移、響應速度快；

4. 體積小、安裝方便、性能穩定；

5. 使用壽命長、抗干擾能力強；

6. 寬電壓供電、非線性修正、精度高；

7. 具備接線反向和過壓保護、限流保護；

8. 適用于室內環境溫濕度測量（非防爆一般現場）。

技術參數

·測量介質：空氣

·溫度量程：-40℃～100℃(詳見選型表)

·濕度量程：0-100%RH

·供電電壓：12～28VDC（輸出0~10VDC時，供電為18~28V）

·輸出信號：4～20mA、0-5VDC、0-10VDC、RS485

·溫度誤差：±1℃

·濕度誤差：±5% RH （5%RH~95%RH）

·環境溫度：-30～85℃

·穩定性能：±1% FS/年

·防護等級：IP54

·ZUI大功率：電流型≤(Us*0.02)W　電壓型≤(Us*0.008)W　數字型≤(Us*0.015)W {Us=供電電壓}

·負載特性：電流型負載≤{（Us-7）/0.02（Us=供電電壓）}Ω；電壓型負載≥100 kΩ

產品選型

使用說明

接線說明

溫濕度變送器接線說明圖

安裝說明

1、溫濕度變送器的安裝高度為人體坐高或主要要求測量的環境區域；

2、避免在易于傳熱且會直接造成與待測區域產生溫差的地帶安裝，否則會造成溫濕度測量不準確；

3、安裝在環境穩定的區域，避免直接光照，遠離窗口及空調、暖氣等設備，避免直對窗口、房門；

4、盡量遠離大功率干擾設備，以免造成測量的不準確，如變頻器、電機等。

壁掛式溫濕度變送器安裝外形說明圖

應用領域

通訊機房、倉庫樓宇及自控系統等需要溫濕度監測的場所；

采用標準工業接口 4～20mA / 0～10V / 0～5V 模擬量信號輸出，可接入現場數顯表、PLC、變頻器、工控主機等設備，安全可靠、安裝方便；

廣泛適用于氣象、國防、科研、郵電、化工、環保、醫藥、賓館、糧食物資倉儲、暖通空調等領域，滿足空氣中溫濕度測量與控制需求。
