產品概述

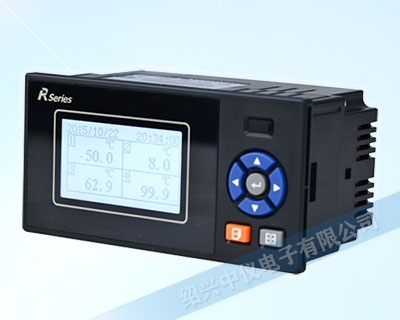

ZYW204RE小型單色無紙記錄儀，采用ARM Cortex?M3 32位處理器，最大支持4路萬能模擬量輸入，兼容電壓、電流、熱電阻、熱電偶等各類工業傳感器信號；具備數據記錄、趨勢顯示、U 盤備份、報警、變送輸出、RS485/RS232通訊功能，標準表盤嵌入式安裝，適合工業現場溫度、壓力、流量等工藝參數采集記錄，適配 PLC/DCS 系統。

主要特點

1. 多種信號輸入：最多4路通道，軟件組態切換信號類型，支持電流、電壓、熱電阻、熱電偶、鎢錸熱電偶等，特殊信號可定制。

2. 豐富輸出能力：支持24VDC變送器配電，最多2路4?20mA變送輸出，最多4路繼電器報警輸出，可組態上上限、上限、下限、下下限報警。

3. 數據存儲與備份：大容量閃存記錄歷史數據，USB接口U盤快速導出備份；可外接微型打印機現場打印數據。

4. 標準工業通訊：RS232C/RS485接口，支持 Modbus?RTU 協議，對接組態軟件，波特率可設置。

5. 多畫面顯示：128×64點陣單色LCD，紹興中儀生產的ZYW204R無紙記錄儀支持總貌、棒圖、實時 / 歷史趨勢、報警掉電記錄多畫面切換。

6. 供電靈活：常規AC220V，可選DC24V直流供電；面板嵌入式盤裝，安裝維護便捷。

功能選型

常用型號：ZYW204RE（1路多種信號輸入，兩路報警信號輸出，AC220V供電，USB數據備份接口）。

更多單色無紙記錄儀型號可選：輸入信號1~4路、繼電器報警1~4路、RS232/RS485通訊等。

技術指標

顯示

屏幕：128*64點陣白屏液晶顯示器（LCD）。

精度：實時顯示：±0.2% F.S.、追憶精度：±0.2% F.S.（熱電偶應去掉冷端誤差）。

處理器

單色無紙記錄儀采用高性能的ARM Cortex-M3 32位的RISC內核。

輸入功能

輸入規格：最多支持4路模擬量輸入

電壓輸入：0-5V、1-5V、0-20mV、0-100mV

電流輸入：0-10mA、4-20mA、0-20mA

電阻輸入：Res（0~400Ω）

熱電阻：PT100、Cu50、G53、Cu100、BA1、BA2

熱電偶：S、B、K、T、R、E、N、J

輻射高溫計：F1、F2

鎢錸：WRe3-25、WRe5-26

注意：其它輸入信號（如0-10V）或分度號（如PT1000）需在訂貨時注明。

誤差精度：熱電偶冷端補償誤差： ±2℃

時鐘誤差：±2 秒/天

輸出功能

配電輸出：支持1路給變送器集中配電+24VDC，配電＜60mA。

變送輸出：最多支持2路通道的4-20mA標準電流變送輸出，負載能力500Ω（最大值），方便了顯示儀表或DCS/PLC的采集，實現了信號的長距離傳輸。

繼電器報警輸出：最多支持4路繼電器報警輸出，觸點容量3A@250VAC/3A@30VDC，可組態上上限、上限、下限、下下限報警。

通訊功能

通訊接口：提供RS232C和RS485兩種通訊接口供用戶選擇，支持Modbus RTU協議，波特率（1200、4800、9600、19200、38400、57600）。

打印接口：RS232C直接連接微型打印機，波特率1200。

供電電源

常規單色無紙記錄儀供電為AC220V，50Hz交流電源；可支持24VDC（18VDC~36VDC）直流電源供電；支持12VDC（9VDC~18VDC）直流電源供電。

注意：直流供電需在訂貨時向紹興中儀注明。

工作環境

環境溫度：0～50℃（避免日光直曬）

環境濕度：0～85%R.H（無凝結）（禁止在易燃、腐蝕性環境下工作）

海拔高度：<2000米

儀表凈重

凈重：≤1.0Kg

注意：

技術指標為本系列單色無紙記錄儀通用指標，功能配置請以實物為準。

技術指標若有與實物儀表不相一致時，請以實物為準。

簡要使用說明

當密集安裝單色無紙記錄儀時，應參考操作手冊中推薦的儀表間最小間距，以保證必要的散熱及裝卸空間。

安裝與接線提示

1. 儀表為面板嵌入式安裝，使用配套固定支架鎖緊；密集安裝預留散熱間距。

2. 接線前切斷電源，電源線選用≥1mm2 導線，繼電器回路導線≥0.5mm2，端子螺絲緊固力矩 0.5N?m。

3. 模擬信號建議采用屏蔽線纜；熱電阻引線每根電阻應小于10Ω，熱電阻信號禁止并聯。

4. 熱電偶盡量選用匹配補償導線，不宜使用粗導線，減少外界溫度干擾。

5. 上電先確認儀表運行正常，再接入外部信號。

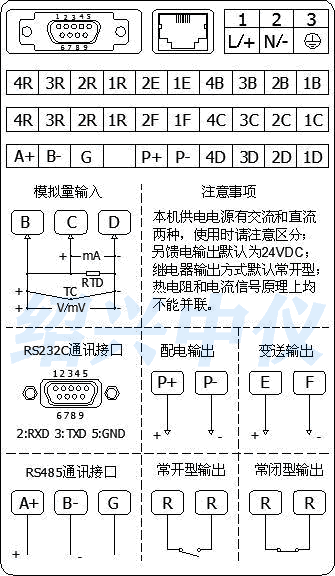

ZYW204RE無紙記錄儀接線圖

按鍵使用

運行畫面含總貌畫面、棒圖畫面、實時/歷史趨勢畫面、報警/掉電列表畫面，運行畫面可按精致型無紙記錄儀的【菜單鍵】進行切換。

登陸組態參數設置畫面需同時按住【退出鍵】+【菜單鍵】一秒以上。

當系統未配置打印功能時，單色無紙記錄儀的打印畫面不出現。

鍵盤功能

向上鍵：向上移動光標（組態畫面）、切換選擇、增加光標所在數據值等。

向下鍵：向下移動光標（組態畫面）、切換選擇、減少光標所在數據值等。

向左鍵：向左/前移動光標等。

向右鍵：向右/后移動光標等。

確認鍵：執行光標所在功能或者編輯光標所在數據等。

退出鍵：精致型無紙記錄儀退出當前所在畫面。

菜單鍵：切換主顯示畫面（總貌、棒圖、曲線畫面等）、切換小數點位數（各子組態畫面）等。

退出鍵+菜單鍵：組態復合鍵，同時按住1秒及以上，進入精致型無紙記錄儀的組態畫面。

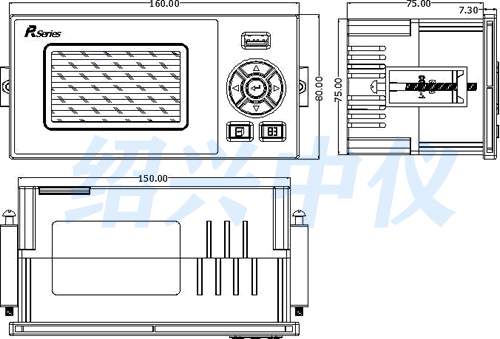

ZYW204RE無紙記錄儀安裝尺寸圖

典型應用場景

? 化工、熱處理、水處理溫度壓力流量工藝數據記錄

? 設備試驗、老化測試多路參數無紙存儲記錄

? 配套各類變送器，實現本地顯示報警，對接DCS/PLC 系統

? 替代傳統有紙記錄儀，現場數據U盤導出用于數據分析歸檔
