產品概述

ZYD?AI交流電流變送器分為單相（ZYD?AI）、三相（ZYD?3I）兩款，采集交流電流信號，線性隔離轉換為4?20mA、0?10V等標準直流模擬信號，供給 PLC、DCS、數顯儀表等系統采集監測。

產品實現輸入、輸出、電源、外殼四端隔離，隔離強電與弱電回路，保護后端控制系統不被高壓擊穿；支持CT二次側0?1A、0?5A輸入，廣泛應用于開關柜、電力監控、工業自動化電量采集場景，可底座螺釘固定或 DIN35 導軌安裝。

主要特點

1. 高精度高線性：支持0.2級、0.5級精度，全量程線性度好，長期穩定性優異，可減少定期校驗頻次。

2. 電氣隔離：可選輸入?輸出?電源?外殼相互隔離，耐壓AC2kV/min，阻斷強電干擾，保護弱電采集設備。

3. 優秀過載能力：可承受2倍額定電流持續運行，10 倍額定瞬時電流（5s），適應現場沖擊工況。

4. 兩種安裝方式：35mm標準DIN導軌安裝，也支持底座螺絲固定，改造項目適配性強。

5. 供電規格豐富：AC220V、AC110V、DC24V、DC110V、DC220V 多電源可選。

6. 寬溫適應長壽命：平均無故障時間MTBF＞50000h，滿足工業控制柜長期不間斷運行。

產品選型

電流變送器ZYD-AI-A1-O1-P1（單相電流，輸入0-5A/50Hz，輸出4-20mA，供電AC220V）。

電流變送器是電力監控系統的重要元件，其作用是將交流單相電流轉換成直流電壓或直流電流標準信號。同時，它還承擔強電系統和弱電系統（比如，計算機系統）的隔離作用，以保護計算機采集系統輸入不被高壓的交流電壓所擊穿。

交流電流變送器選型圖

選型舉例

ZYD-AI-A1-O1-P1(此型號為單相交流電流變送器，5Aac CT變比電流信號輸入，輸出4~20mADC，工作電源AC220V，外形為常規黑殼)。

ZYD-3I33-A2-O1-P1(此型號表示三相交流電流變送器，A/B/C三相AC0-1A輸入，對應三路4-20mA輸出，工作電源AC220V。)

技術指標

接線說明

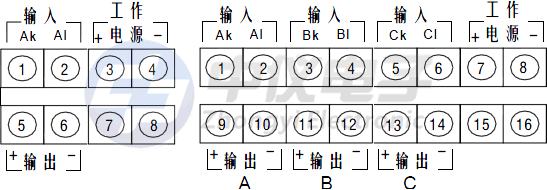

電流變送器接線圖(左：單相交流電流變送器接線圖/右：三相交流電流變送器接線圖)

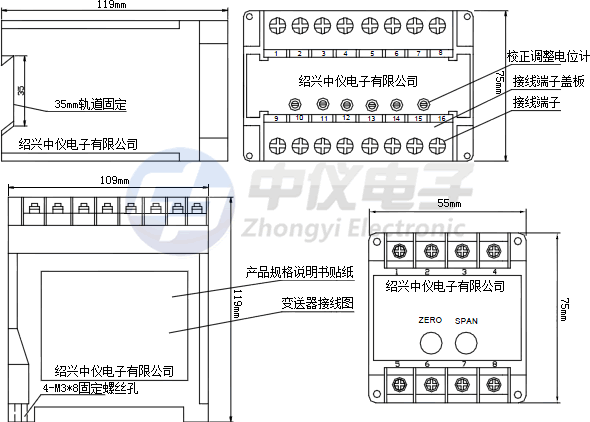

交流電流變送器外形尺寸圖

典型應用場景

開關柜、配電柜交流電流測量變送

電力、冶金、市政、石油煤炭自動化監控系統

DCS 系統電機、泵類、線路電流監測

樓宇配電、智能配電盤電量采集

老項目電量采集改造，CT二次信號隔離變送

安裝與接線注意事項

1. 接線前核對產品標簽參數與訂貨規格，輔助電源電壓、極性嚴禁接錯，嚴格按照隨機端子圖紙接線。

2. 輸入端接電流互感器CT二次回路，CT二次側嚴禁開路。

3. 強磁干擾環境，輸入輸出信號線建議使用屏蔽線纜，信號線盡量縮短；集中安裝模塊間距≥10mm。

4. 紹興中儀研發的交流電流變送器內部無防雷電路，線纜暴露室外時，需配套增加防雷保護器件。

5. 外殼耐受最高溫度+75℃，遠離變頻器、接觸器等發熱源，不可高溫烘烤。

6. 一體化整機，請勿私自拆卸改裝；質保12個月，故障請聯系廠家售后。

7. 強弱電布線分開敷設，強電弱電線纜間距≥300mm；屏蔽層可靠接地，端子接線緊固，避免虛接。
