SBWZ212線性電阻變送器（磁翻板用）
更新時間：2026年10月11日，不同批次，產品外觀及包裝或許略有不同，出廠前均經過嚴格檢測。
SBWZ212線性電阻變送器 磁翻板用
產品概述
SBWZ212線性電阻變送器是一款為磁翻板液位計配套設計的現場安裝式信號變送單元。產品用于線性電阻信號（如磁翻板液位計干簧管阻值信號）輸入，將其轉換為標準的二線制4～20mA模擬電流信號輸出，采用Form B結構安裝于傳感器內部，精度高、穩定性好，適用于各種液位高度的測量，可將現場液位信號遠傳至數顯表、PLC、DCS 等控制系統。
作用與特點
用于輸入線性電阻信號，轉換為4～20mA輸出信號。
輸入：線性電阻信號（如磁翻板液位計）。
零點/滿度快速校準。
傳輸精度0.1%FS(20℃時)。
供電：DC18~36V。
技術參數
| 輸入 | |
|---|---|
| 輸入信號 | 線性電阻信號 |
| 輸出 | |
| 輸出信號 | 4~20mA(輸入與輸出不隔離） |
| 負載電阻 | RL≤(Ue-12)/0.021 |
| 輸入斷線報警輸出電流 | 21mA |
| 電源 | |
| 供電電壓 | DC12~40V |
| 其它參數 | |
| 傳輸精度（20℃ ） | 0.1%FS |
| 溫度漂移 | 0.01%FS/℃ |
| 響應時間 | 1s達到穩定值的90% |
| 使用環境溫度 | -40～80℃ |
| 電磁兼容性 | 符合GB/T18268工業設備應用要求（IEC 61326-1） |
輸入阻值范圍
| 輸入規格 | 測量范圍(Ω) | ***小測量范圍(Ω) |
|---|---|---|
| 5K | 0~5K | 0.5K |
| 10K | 0~10K | 1K |
| 15K | 0~15K | 1.5K |
| 20K | 0~20K | 2K |
注：輸入規格之間不能相互切換，訂貨時請按磁翻板液位計實際阻值規格選擇。
使用說明

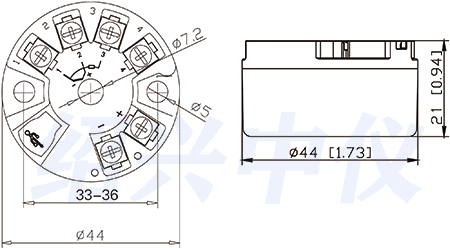

安裝說明：線性電阻變送器安裝于磁翻板液位計頂端接線盒內，使用螺釘固定，與現場傳感器融于一體（B 型頂部盒式安裝）。產品支持智能編程軟件（量程設置、過程監控、調試校準），具備線性電阻輸入、零點 / 滿度快速校準、二線制 4～20mA 輸出、DC12～40V 供電等完備功能，出廠前均經過嚴格檢測。

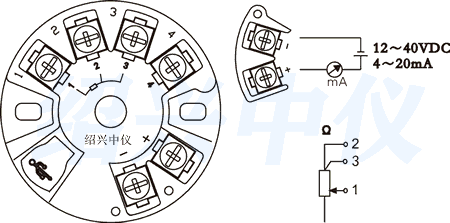

線性電阻變送器接線方法圖
應用領域
適用于石油、化工、電力、水處理、儲運等行業儲罐、水箱等容器的液位遠傳監測場景，與磁翻板液位計配套實現液位信號的遠距離傳輸與集中監控，滿足過程控制的自動化需求。
