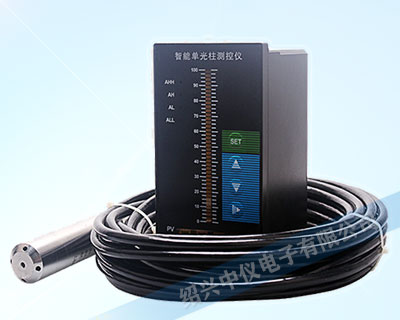

ZYK24自動水位控制系統
更新時間：2026年10月15日，不同批次，產品外觀及包裝或許略有不同，出廠前均經過嚴格檢測。
經濟型自動水位控制系統
ZYK24 經濟型自動水位控制系統，采用電子式水位檢測方案，自動監測高低水位，聯動控制水泵、電磁閥，實現水位半自動 / 全自動管控，同時具備水位超限聲光報警功能，廣泛用于水池、水塔、排水泵站等水位測控場景。
系統組成
整套經濟型系統由ZYK24投入式水位變送器、ZY-T803水位顯示控制儀、ZYS-X803八路閃光報警儀三部分構成。
1、ZYK24系列投入式水位變送器
分為常規 ZYK24 與鎧裝 ZYK24K（高溫型），量程 0~100m 以內可選。
| 選型參數 | |||||||
|---|---|---|---|---|---|---|---|
| ZYK24 | 常規式 | ||||||
| ZYK24K | 鎧裝式 | ||||||
| 量程 | I□ | 如0~1m、0~5m、0~10m、0~n(n<100m) | |||||
| 輸出信號 | O□ | 1 | 0~5V | ||||
| 2 | 4~20mA | ||||||
| 3 | 0~10mA | ||||||
| n | 其它注明 | ||||||
| 準確度 | A□ | 1 | 0.25%（可省略） | ||||
| 2 | 0.5% | ||||||
| 探頭類型 | T□ | 1 | 常規型（可省略） | ||||
| 2 | 防腐型 | ||||||
| 顯示方式 | X | 1 | 無接線盒無顯示 | ||||
| 2 | 帶接線盒無顯示 | ||||||
| 3 | LED數字量程顯示 | ||||||
| 4 | LED線性0~100%指示 | ||||||
| 5 | LCD數字量程顯示 | ||||||
| 6 | LCD數字0~100%顯示 | ||||||
2、ZY-T803水位顯示控制儀
外形：160×80mm橫式/80×160mm豎式
- 功能：實時水位測量顯示、三位式控制、四限報警輸出
- 供電：DC24V/AC90~265V/AC220V 可選，支持 DC24V 饋電輸出
- 報警：支持上限、下限雙路報警控制，自帶通訊、變送輸出接口
| 產品型號 | 參數代碼 | 水位顯示控制儀參數說明 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| ZY-T | □□□－□□－□□－□□－□□ | ||||||||||
| 外形特征 | 8 | 160×80mm(橫)；80×160mm(豎) | |||||||||
| 控制作用 | 01 03 04 | 測量顯示 三位式控制 四限控制或四限報警輸出 | |||||||||
| 通訊方式 | □ | 請參見"通訊方式" | |||||||||
| 輸出方式 | □ | 請參見"變送輸出方式" | |||||||||
| 輸入類型 | □□ | 請參見"輸入類型" | |||||||||
| di一報警方式 | N H L | 無報警（可省略） 上限控制/報警（四限控制/報警2H） 下限控制/報警（四限控制/報警2L） | |||||||||
| 第二報警方式 | N H L | 無報警（可省略） 上限控制/報警（四限控制/報警2H） 下限控制/報警（四限控制/報警2L） | |||||||||
| 饋電輸出 | P | DC24V饋電輸出 | |||||||||
| 供電方式 | W T 省略 | DC24V供電 AC90～265V供電（開關電源） AC220V供電（線性電源，可省略） | |||||||||
| 顯示方式 | X 省略 | 橫式水位顯示控制儀 豎式水位顯示控制儀 | |||||||||
3、ZYS-X803閃光報警儀
八路閃光報警器是一種接點式聲光報警顯示儀表，具有電路簡單、元件少、可靠性高、抗干擾能力強、低功耗、低噪聲、EMC電磁兼容等特點，廣泛運用于電力、石化、冶金、輕工、制藥、航空等諸多領域。
ZYS-X803智能閃光報警儀可與各種控制儀表或其他接點式控制檢測儀表配套使用?？赏瑫r(shí)檢測八路輸入信號，八路信號均采用大規模、高亮度數碼管分別顯示各通道的當前狀態值。
應用場景
#水池給水控制系統
主機安裝于水池，從機部署在水源泵房。主機采集水池水位，通過指令遠程啟停水泵，上限啟泵、下限停泵。
水位超高 / 超低、水泵故障時，告警信息至管理員；支持現場操作或遠程強制啟停水泵。
#水塔給水控制系統
主機安裝在水塔，副主機安裝在水池泵房。主機監測水塔水位，短信控制泵房水泵；副主機同步監測水池水位，提供缺水保護。
水塔水位超限、水池缺水、水泵故障，系統通知管理人員，支持指令強制啟停泵。
#排水控制系統
主機安裝在泵房，實時監測水深，自動控制水泵：水位上限啟泵，下限停泵。
水位異常、水泵故障自動告警；管理員可現場操作，也可遠程強制啟停水泵。
#城市排水泵站遠程監控
可遠程監測污水池水位、格柵機、提升泵、出站流量、池內有害氣體濃度；支持手動/自動/遠程控制格柵機、排風機、提升泵，配套視頻圖像監視泵站工位。
