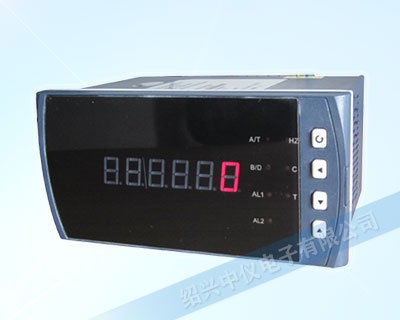

XMS-1D轉速表
更新時間：2026年03月07日，不同批次，產品外觀及包裝或許略有不同，出廠前均經過嚴格檢測。
XMS-1D轉速表響應快精度高
點擊查閱替代新產品：
選型表
| XMS | 頻率,轉速儀表型號說明 | |||||||
|---|---|---|---|---|---|---|---|---|
| 外形尺寸 | -1、-1D、-2、-3、-4、-5 | 參見產品外形圖 | ||||||
| *輸出 AL1 | -N | 無輸出 | ||||||
| -H | 繼電器上限報警輸出 | |||||||
| -L | 繼電器下限報警輸出 | |||||||
| 第二輸出 AL2 | -N | 無輸出 | ||||||
| -H | 繼電器上限報警輸出 | |||||||
| -L | 繼電器下限報警輸出 | |||||||
| 第三輸出 AL3 | -N | 無輸出 | ||||||
| -H | 繼電器上限報警輸出 | |||||||
| -L | 繼電器下限報警輸出 | |||||||
| -X | 變送電流/電壓輸出 | |||||||
| -DX | 隔離變送電流/電壓輸出 | |||||||
| 第四輸出 AL4 | -N | 無輸出 | ||||||
| -H | 繼電器上限報警輸出 | |||||||
| -L | 繼電器下限報警輸出 | |||||||
| -S | RS485通訊輸出 | |||||||
| -DS | RS485隔離通訊輸出 | |||||||
| 配電輸出 | -N | 無輸出 | ||||||
| -V12 | 配電12VDC輸出 | |||||||
| -V24 | 配電24VDC輸出 | |||||||
| 供電電源 | -N | AC100~240V（50/60Hz）開關電源 | ||||||
| -D | DC/AC24V±10%開關電源 | |||||||
| 輸入類型 | -□ | 頻率/脈沖 | ||||||
XMS-1D選型備注：電流輸出模塊（X模塊）DC4~20mA負載電阻≤500Ω；DC0~10mA負載電阻≤1000Ω；電壓輸出模塊負載電阻≥200KΩ。
產品概述
紹興中儀研制的XMS系列數字轉速顯示儀可與光電脈沖傳感器，齒碼盤磁感應信號，DC4~20mA兩線制脈沖，標準TTL脈沖信號等各種速度傳感器配合使用，實現對各種現場的轉速和速度等物理量的測量顯示、報警控制和變送輸出。其zui高測量頻率可達到10KHz，***小測量分辨率可達到0.01Hz；通過串行通信口，可在上位計算機中實現全部儀表參數的讀寫；還可為傳感器提供DC24V（或12VDC）電源。
技術參數
1、輸入規格：頻率，0~10KHz；信號幅度，5~32V、50mV~10V、4~20mA
2、測量精度：0.1%F.S±1個字自動對溫漂、時漂進行補償；
3、數字轉速顯示儀的顯示范圍：-1999~9999
4、報警輸出：常開常閉觸點容量為2A/220VAC或2A/24VDC，阻性負載；繼電器觸點接感性負載時，負載兩端必須接火花吸收電路，并且帶載能力相對減小。
5、變送輸出：電流信號變送輸出0~20mA、4~20mA（負載電阻≤500Ω），0~10mA （負載電阻≤1000Ω）。電壓信號變送輸出0~5V、1~5V（負載電阻≥200kΩ）。
6、變送精度：±0.3%F.S±1個字。
7、通訊方式：RS232C，RS485，波特率1200~19200bps，16位求和校驗
8、通訊接口：RS485串行通訊接口、RS232C串行通訊接口
9、配電輸出：24VDC或12VDC（25mA）
10、使用環境：環境溫度0~50℃，相對濕度≤85%，避免強腐蝕氣體
11、供電電源：開關電源AC100~240V（50hz/60Hz），DC24V±10%
12、產品功耗：≤4W
