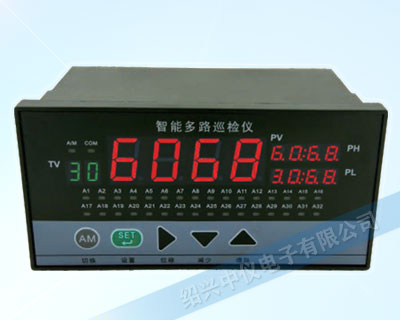

ZY-MD80多通道數字顯示巡檢儀
更新時間：2026年08月21日，不同批次，產品外觀及包裝或許略有不同，出廠前均經過嚴格檢測。
ZY-MD80多通道數字顯示巡檢儀，8路、16路、32路
ZY-MD80多通道數字顯示巡檢儀用于工業控制系統多測量點的巡回檢測，顯示和報警。帶上RS485接口總線輸出，可連接市面各種觸摸屏及上位機通訊顯示，實現現場分離觀看實時數據及修改。
主要特點
多通道數字顯示巡檢儀有8路、12路、16路、24路、32路等多種規格選擇，支持每路多種分度號輸入切換，每個輸入通道分別報警控制輸出，可把兩路或四路繼電器任意分配各個輸入通道作使用及自由分配。也可指定第一路變送模擬量4-20mA輸出，(或默認按最高數值點變送模擬量4-20mA輸出。)同時也支持統一內部輸入?yún)?shù)，設定第一路輸入?yún)?shù)后面各個輸入通道跟著第一路輸入通道參數設定相仿一致。

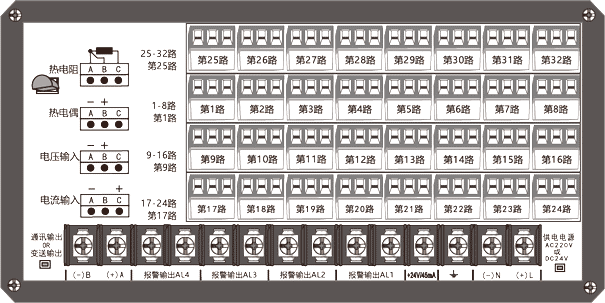

儀表接線端子
儀表在現場布線注意事項：PV輸入(測量過程輸入)
1、減小電氣干擾，低壓直流信號和傳感器輸入的接線應遠離強電走線，如果做不到應采用屏蔽導線，并在一點接地。
2、在傳感器與端子之間接入的任何裝置，都有可能由于電阻或漏流而影響測量精度。熱電偶或高溫計輸入：應采用與熱電偶對應的補償導線作為延長線，最好有屏蔽。RTD(鉑電阻)輸入三根導線的電阻必須相同，每根導線電阻不能超過15Ω。
以上為基本配線，特殊訂貨請參見隨機接線圖
選型表
| 型號 | 代碼 | 說明 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| M | □□□□□□□□□□-2H2L□□ | 智能新一代多路顯示控制儀(標配四路繼電器) | |||||||||
| 外形特征 | D | 橫式顯示儀表(多路巡檢顯示控制儀) | |||||||||
| S | 豎式顯示儀表(多路巡檢顯示控制儀) | ||||||||||
| 外形尺寸 | 8 | 160x80mm, 80x160mm | |||||||||
| 控制作用 | 07 | 八路巡檢帶統一報警控制 | |||||||||
| 14 | 十六路巡檢帶統一報警控制 | ||||||||||
| 24 | 二十四路巡檢帶統一報警控制 | ||||||||||
| 32 | 三十二路巡檢帶統一報警控制 | ||||||||||
| 通訊方式 | 0 | 無通訊 | |||||||||
| 8 | 通訊協議為RS-485(Modbus) | ||||||||||
| 輸出方式 | □ | 參見“輸出方式”(詳見本頁) | |||||||||
| 輸入類型 | □ | 多種分度號輸入(不含0~10V輸入) | |||||||||
| 饋電輸出 | P | DC24V饋電輸出 | |||||||||
| 供電方式 | W | DC24V供電 | |||||||||
| T | AC90~265V供電(開關電源) | ||||||||||
| AC220V供電(線性電源,可省略] | |||||||||||
輸入類型
| 代碼 | 輸入類型 | 測量范圍 | 代碼 | 輸入類型 | 測量范圍 | 代碼 | 輸入類型 | 測量范圍 |
|---|---|---|---|---|---|---|---|---|
| 00 | S | 0~1600℃ | 08 | Pt100 | -200~850℃ | 16 | mV非標信號 | 0~100mV |
| 01 | R | 0~1600℃ | 09 | Cu50 | -50~150℃ | 17 | 電阻R非標信號 | 0~400Ω |
| 02 | B | 200~1800℃ | 10 | 0~5V | -999~9999 | 18 | 頻率f非標信號 | 0~3000Hz |
| 03 | K | 0~1300℃ | 11 | 1~5V | -999~9999 | 19 | 0~5V開方 | -999~9999 |
| 04 | N | 0~1300℃ | 12 | 0~10V(非標) | -999~9999 | 20 | 1~5V開方 | -999~9999 |
| 05 | E | 0~800℃ | 13 | 0~10mA | -999~9999 | 21 | 0~10mA開方 | -999~9999 |
| 06 | J | 0~650°C | 14 | 0~20mA | -999~9999 | 22 | 4~20mA開方 | -999~9999 |
| 07 | T | -200-400℃ | 15 | 4~20mA | -999~9999 | 23 | 全切換輸入 | -999~9999 |
輸出類型
| 選型代碼 | 0 | 1 | 2 | 3 | 4 | 5 |
|---|---|---|---|---|---|---|
| 輸出方式 | 無輸出 | 繼電器 | 4~20mA | 0~10mA | 1~5V | 0~5V |
*特殊符號和要求，請?zhí)峁┓侄忍?hào)或參考標準，訂貨時說明。
*型號舉例：ZY-MD807-08-2H2L，紹興中儀研發的8路數字巡檢儀，四路報警輸出，輸出方式為繼電器輸出，8路輸入類型為Pt100，第一、第二報警為上限報警，第三、第四報警為下限報警，AC220VV供電，橫式。
