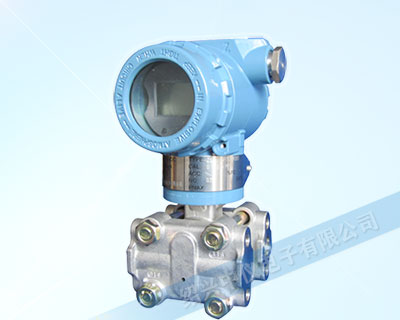

ZY3051/3351GP壓力變送器
更新時間：2026年10月12日，不同批次，產品外觀及包裝或許略有不同，出廠前均經過嚴格檢測。
ZY3051/3351GP壓力變送器 精度0.2％，0.1％
壓力變送器用于測量液體、氣體或蒸汽的液位、密度和壓力，然后轉變成4～20mA DC信號輸出。ZY3051/3351GP壓力變送器可與HART手操器相互通訊，通過它進行設定，監控或與上位機組成現場監控系統，適配化工、電力等工業自控，廠家支持非標選型定制。
ZY3051/3351GP壓力變送器是本公司根據現場要求開發的新產品，可脫離手操器，通過按鍵方式實現現場調零、組態等操作。
產品概述
ZYY3051系列智能壓力變送器采用電容傳感技術，搭載數字溫度與非線性補償算法，量程比可達40:1，測量精度高、長期運行穩定性優異。智能型支持HART通訊協議，可通過HART375手操器或上位軟件完成現場組態、標定調試，實現液體、氣體、蒸汽的表壓、絕壓、差壓、高靜壓差壓測量。產品接液部件材質可選，具備本安、隔爆防爆選型，出廠全部經過嚴格檢測，廣泛應用于各類工業流程測控場景。
產品特點
?電容式傳感芯體，數字補償技術，測量精準，量程比40:1，適配寬量程工況
?HART協議通訊，兩線制4?20mA輸出，支持現場手操器組態標定，調試便捷
?豐富接液材質：316不銹鋼、哈氏合金C、蒙乃爾、鉭膜片，適配腐蝕性介質
?可選液晶現場顯示表頭，支持線性/平方根輸出，滿足流量測量需求
?支持本安、隔爆防爆規格，配套多樣安裝支架、閥組、引壓接頭配件
?抗溫度漂移、振動干擾性能優良，6個月穩定性±0.15%FS，工業現場可靠性高
?結構標準化，安裝維護方便，可根據工況非標定制配置
產品選型
3051壓力變送器基本型號
●標志為可選型號 ○標志為不可選型號
| 型號 | 變送器類型 | GP | AP | DP | HP | |||
|---|---|---|---|---|---|---|---|---|
| 3051GP 3051AP 3051DP 3051HP | 壓力變送器 絕對壓力變送器 差壓變送器 高靜壓差壓變送器 | ● ● ○ ○ | ○ ● ○ ○ | ○ ○ ● ○ | ○ ○ ○ ● | |||
| 代號 | 量程 | GP | AP | DP | HP | |||
| 3 4 5 6 7 8 9 0 | 0-0.2~7.0kpa(0-20~715mmH2O) 0-0.4~37.4kpa(0-38~3810mmH2O) 0-1.8~186.8kpa(0-190~19050mmH2O) 0-6.9~690kpa(0-0.07~7kgf/c㎡) 0-20.6~2068kpa(0-0.21~21kgf/c㎡) 0-68.9~6890kpa(0-0.7~70kgf/c㎡) 0-206.8~20680kpa(0-2.14~210kgf/c㎡) 0-413.7~41370kpa(0-4.22~422kgf/c㎡) | ● ● ● ● ● ● ● ● | ○ ● ● ● ● ● ○ ○ | ● ● ● ● ● ● ○ ○ | ○ ● ● ● ● ○ ○ ○ | |||
| 代號 | 輸出 | GP | AP | DP | HP | |||
| E J | 線性輸出4~20mADC+HART信號 平方根輸出4~20mADC+HART信號 | ● ○ | ● ○ | ● ● | ● ● | |||
| 代號 | 結構材料 | GP | AP | DP | HP | |||
| 法蘭接頭 | 排氣/排液閥 | 隔離膜片 | 灌充液 | |||||
| 22 | 316不銹鋼 | 316不銹鋼 | 316不銹鋼 | 硅油 | ● | ● | ● | ● |
| 23 | 316不銹鋼 | 316不銹鋼 | 哈氏合金C | ● | ● | ● | ○ | |
| 24 | 316不銹鋼 | 316不銹鋼 | 蒙乃爾 | ● | ● | ● | ○ | |
| 25 | 316不銹鋼 | 316不銹鋼 | 鉭 | ● | ○ | ● | ○ | |
| 33 | 哈氏合金C | 哈氏合金C | 哈氏合金C | ● | ● | ● | ○ | |
| 35 | 哈氏合金C | 哈氏合金C | 鉭 | ● | ○ | ● | ○ | |
| 44 | 蒙乃爾 | 蒙乃爾 | 蒙乃爾 | ● | ● | ● | ○ | |
注意事項：訂貨時請注明國產ZYY3051壓力變送器選型代號及要求的檢測范圍。
若不指明輸出方式，出廠校驗按線性輸出。
注：AP型量程4最小為2.0Kpa（絕對壓力）。
配件選型
| 選用件型號規格 | GP | AP | DP | HP | LT | 遠傳 | |
|---|---|---|---|---|---|---|---|
| 代號 | 安裝支架 | ||||||
| B1 B2 B3 B4 B5 B6 | 2in彎道彎支架 盤裝支架 2in管道平支架 帶有300SST螺栓的2in彎道彎支架 帶有300SST螺栓的盤裝支架 帶有300SST螺栓的2in管道平支架 | ● ● ● ● ● ● | ● ● ● ● ● ● | ● ● ● ● ● ● | ● ● ● ● ● ● | × × × × × × | ● ● ● ● ● ● |
| 代號 | 指示表 | GP | AP | DP | HP | LT | 遠傳 |
| M4 | 多功能液晶表頭 | ● | ● | ● | ● | ● | ● |
| 代號 | 螺栓材料 | GP | AP | DP | HP | LT | 遠傳 |
| L1 L2 L3 | 1Cr18Ni9Ti 0Cr17NiCuNb 42CrMo | ● ● ● | ● ● ● | ● ● ● | ● ● ● | ● ● ● | ● ● ● |
| 代號 | 引壓連接 | GP | AP | DP | HP | LT | 遠傳 |
| D1 D2 D4 | 法蘭側面上部有排氣/排液閥材料同法蘭 法蘭側面下部有排氣/排液閥材料同法蘭 “丁”字形接頭：M20×1.5陽螺紋 | ● ● ● | ● ● ● | ● ● ● | ● ● ● | ● ● ● | × × × |
| 代號 | 與介質接觸的“O”形環 | GP | AP | DP | HP | LT | 遠傳 |
| W2 W3 | 丁氰橡膠 乙烯—丙烯 | ● ● | ● ● | ● ● | ● ● | ● ● | ● ● |
| 代號 | 輸出 | GP | AP | DP | HP | LT | 遠傳 |
| V1 | 反向輸出 | ● | × | ● | ● | × | ● |
| 代號 | 防爆形式 | GP | AP | DP | HP | LT | 遠傳 |
| Fa Da | 本安型 隔爆型 | ● ● | ● ● | ● ● | ● ● | ● ● | ● ● |
| 代號 | 引壓接頭 | GP | AP | DP | HP | LT | 遠傳 |
| C21 C22 C31 C32 C41 C42 C51 C52 | 1/2-14NPT錐管螺紋,后部壓套引壓管,碳鋼鍍鉻 1/2-14NPT錐管螺紋,后部壓套引壓管,不銹剛 1/4-18NPT錐管螺紋,后部壓套密封引壓管,碳鋼鍍鉻 1/4-18NPT錐管螺紋,后部壓套密封引壓管,不銹剛 1/2-14NPT錐管螺紋,后部焊接密封引壓管,碳鋼鍍鉻 1/2-14NPT錐管螺紋,后部焊接密封引壓管,不銹剛 1/4-18NPT錐管螺紋,后部焊接密封引壓管,碳鋼鍍鉻 1/4-18NPT錐管螺紋,后部焊接密封引壓管,不銹剛 | ● ● ● ● ● ● ● ● | ● ● ● ● ● ● ● ● | ● ● ● ● ● ● ● ● | × × × × ● ● ● ● | ● ● ● ● ● ● ● ● | × × × × × × × × |
| T1 T2 | 碳鋼三閥組 不銹鋼三閥組 | × × | × × | ● ● | ● ● | × × | × × |
選型說明
如選用上表的選用型號，可將其代號按順序加在變送器基本型號之后即可。
示例型號：ZYY3051DP5E22M4B2Fa：差壓變送器，對應量程，4?20mA+HART 輸出，316 接液材質，液晶表頭，不銹鋼管道支架，本安防爆。
1. 變送器類型：?GP：表壓；?AP：絕壓；?DP：差壓；?HP：高靜壓差壓
2. 量程代碼：3?0，對應不同測量區間
3. 輸出：E 線性輸出；J 平方根輸出
4. 結構材質代碼：定義法蘭、閥件、隔離膜片、灌充液材質
5. 選配附件代號：安裝支架、液晶表頭 M4、防爆類型、引壓接頭、三閥組等
訂貨請完整提供型號代碼，注明量程、輸出、材質、防爆、附件需求。
ZYY3051GP-3051壓力變送器。
ZYY3051DP-3051差壓力變器。
使用說明
這款3051變送器采用采用兩線制接法，即電源線與信號是同一條線，4～20mA信號，如果不遠傳只需接24V電壓+，-，如果需要遠傳需要組成回路，比如24V+接壓力表+，壓力表-接4～20mA+，4～20mA-接24V-就可以。
3051壓力變送器接線圖
技術性能
·使用對象：液體、氣體或蒸汽
·測量范圍：見選型規格表
·輸出信號：4～20mAVDC.疊加HART協議數字信號
·供電電源：外部供電24VDC.（電源范圍12V～45V）
性能指標
（在無遷移、316不銹鋼隔離膜片及其他標準測試條件下）
·量程比：40：1
·精度：量程為3、4、5
·在量程比為1：1到10：1時，為調校量程的±0.1%
·在量程比為10：1到40：1時，為±0.05（1+0.1URL/量程）%量程
·量程為6、7、8、9、0
·在量程比為1：1到10：1時，為調校量程的±0.15%
·在量程比為10：1到40：1時，為±0.075（1+0.1URL/量程）%量程
·穩定性:zui大量程范圍的±0.15%/6個月 。
·溫度影響：零點溫度誤差為zui大量程的±0.25/55℃；包括零點和量程的總溫度誤差為zui大量程的±0.5/55℃
·注意：對于量程3、9、0溫度影響誤差加倍
·靜壓影響：（DP型在線性輸出時）零點誤差:加靜壓10MPa，量程4、5的零點誤差為zui大量程范圍的±0.25%，量程3、6、7、8的零點誤差為zui大量程范圍的±0.5%。這是系統誤差,安裝前可按實際靜壓調校變送器零點，消除這個誤差。（HP型在線性輸出時）零點誤差:加靜壓31.2MPa，零點誤差小于zui大量程范圍的±2.0%。這是系統誤差，安裝前可按實際靜壓調校變送器零點,消除這個誤差。
·電源影響：小于輸出量程的0.005%/V。
·振動影響：在任意軸向上，頻率為200Hz，引起的誤差為zui大量程范圍的±0.05%／g。
·負載影響：只要輸入變送器的電壓高于12V，在負載工作區內無負載影響。
·安裝位置影響：zui大可產生不大于0.25kPa的零點誤差，可通過校正消除這個誤差，對量程無影響；測量本體相對法蘭轉動無影響。
應用領域
適用于石油化工、電力、冶金、水處理、制藥等行業，用于管道壓力、罐體絕壓、流量差壓、高靜壓工況的過程檢測與自動控制。
紹興中儀可提供儀表非標定制，配套選型樣本與使用說明書可在資料下載欄目獲取。
