產品概述

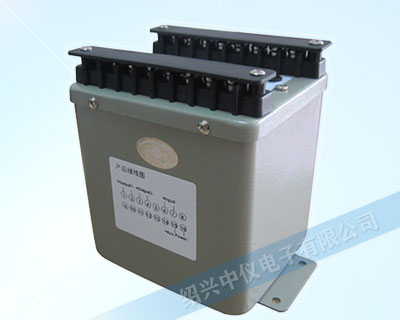

FPW系列電廠用鐵殼有功功率變送器主要型號包括：FPW101/FPW201/FPW301等。

該系列產品用于測量電力系統的有功功率等參數，具有輸入、輸出、電源三端口相互隔離的特點，適用于復雜電磁環境下的電力測量。

技術參數

準確度等級：0.2％

長期穩定度：≤±0.2%/年，無累計誤差

溫度影響：≤100ppm/℃

響應時間：＜400ms

輸出紋波：＜0.4% (峰-峰值)

輸入功耗：電流＜0.2VA，電壓＜0.1VA

工作頻率：標稱頻率±10%

輸出負載：

　電流輸出 額定10V壓降Z大15V壓降（可選）

　電壓輸出 額定2mA zui大5mA輸出

輸出負載影響：＜0.1%（額定負載范圍內）

輔助電源：額定電壓 80%-120% 額定頻率 90%-110%

允許過量輸入：

　電流 3倍連續 10倍30秒 50倍1秒，

　電壓 Z大2倍連續

電壓試驗：輸入/輸出/電源與外殼之間2kV AC1minIEC688

沖擊試驗：ANSI C37.90a/1973 ，IEC 255-4（5kV 1.2/50us脈沖電壓）

校正幅度：滿度±3%，零點±1%

磁場影響：0.4kA/m 磁場強度變化＜0.05%

工作條件：溫度-10～55℃ 相對濕度 ≤95% 無凝露

貯藏條件：溫度-40～70℃ 相對濕度 ≤95% 無凝露

選型參數

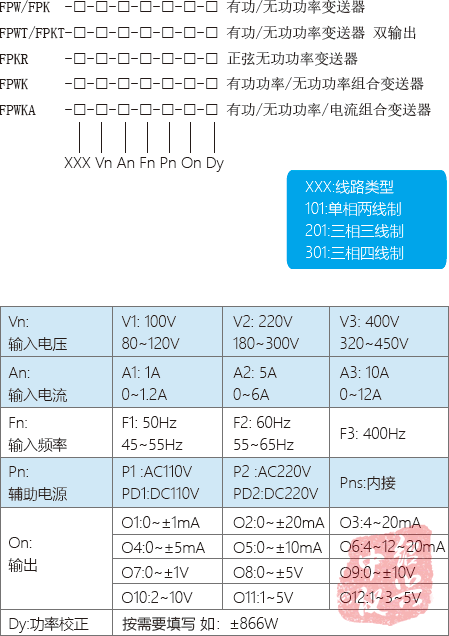

FPW有功/FPK無功功率變送器

產品優勢

高精度：準確度等級達0.2％

高穩定性：長期穩定，免定期校準

數字校準：提高可靠性

抗干擾強：完善的電磁兼容設計

體積小功耗低：采用SMT器件

隔離設計：輸入、輸出、電源三端口相互隔離

支持數字輸出：可光纖傳輸，適用于復雜電磁環境

工作原理

三相交流輸入信號經三相隔離采樣電路后，由A/D轉換器在單片機控制下進行多點同步采樣，數據由DSP器件按三相功率電學原理計算，再通過V/I轉換器形成0-20mA或4-20mA直流電流輸出。

關鍵要求：保證所有電壓電流信號同時采樣，一個正弦波周期內完成所有計算，采樣點數應大于20個。

量程計算公式

三相三線電路：P = UAB×IA×COSφ + UBC×IB×COSφ

三相四線電路：P = UA×IA×COSφ + UB×IB×COSφ + UC×IC×COSφ
