產品概述

FPD 鐵殼直流隔離變送器分為FPD?1單路輸出、FPD?2雙路輸出兩款，可采集直流電流、直流電壓信號，經調制隔離解調后，線性變換輸出互相電氣隔離的標準直流模擬信號；實現輸入?輸出?電源?外殼四端隔離。

金屬屏蔽鐵殼，底座螺栓固定，專門適配發電機轉子電壓、轉子電流測量，廣泛用于電廠、工業自控，對接 DCS、RTU、數顯儀表，也可直接替換老舊 FP 系列變送器。

主要特點

1. 高精度高穩定：0.2級精度，年穩定度≤±0.2%、無累計誤差，溫漂≤100ppm/℃，適合長期不間斷運行。

2. 四端隔離防護：輸入、輸出、電源、外殼 AC2kV/1min 隔離耐壓，具備 5kV 沖擊抗擾，抑制地環路、變頻器脈沖干擾。

3. 通道可選：支持單路輸出、雙路獨立隔離輸出；支持毫伏、直流電流、直流電壓多種輸入，信號可定制。

4. 量程配置豐富：輸入覆蓋毫安、毫伏至數百伏直流，輸出支持4?20mA、0?10V 等多種規格；1A以上電流可外加分流器接入。

5. 過載性能優異：電流3倍連續過載、電壓2倍連續過載，滿足電力現場沖擊工況。

6. 電廠鐵殼結構：底座螺栓安裝，整機功耗≤3.5VA，零點、滿度支持現場小范圍校準。

工作原理

FPD 直流隔離變送器先對現場直流信號做半導體調制，再通過磁隔離器件實現電氣隔離，解調還原為隔離后的直流信號，同時對供電電源隔離變換；切斷不同回路地電位，保護后端 PLC、DCS 模塊，抑制各類脈沖與共模干擾。

技術參數

◆ 準確度等級：0.2％

◆ 長期穩定度：≤±0.2%/年，無累計誤差

◆ 溫度影響：≤100ppm/℃

◆ 響應時間：＜400ms

◆ 輸出紋波：＜0.4% (峰-峰值)

◆ 輸入功耗：電流＜0.2VA，電壓＜0.1VA

◆ 工作頻率：標稱頻率±10%

◆ 輸出負載：

　·電流輸出 額定10V壓降 ***大15V壓降（可選）

　·電壓輸出 額定2mA ***大5mA輸出

◆ 輸出負載影響：＜0.1% （額定負載范圍內）

◆ 輔助電源：額定電壓 80%-120% 額定頻率 90%-110%

◆ 電壓試驗：輸入/輸出/電源與外殼之間2kV AC 1min IEC688

◆ 沖擊試驗：ANSI C37.90a/1973 ，IEC 255-4（5kV 1.2/50us脈沖電壓）

◆ 校正幅度：滿度***小±3%，零點***小±1%

◆ 磁場影響：0.4kA/m 磁場強度變化＜0.05%

◆ 工作條件：溫度-10～55℃ 相對濕度 ≤95% 無凝露

◆ 貯藏條件：溫度-40～70℃ 相對濕度 ≤95% 無凝露

產品選型

型號選型編碼

編碼格式：FPD?1/2?An/Vn?Pn?On

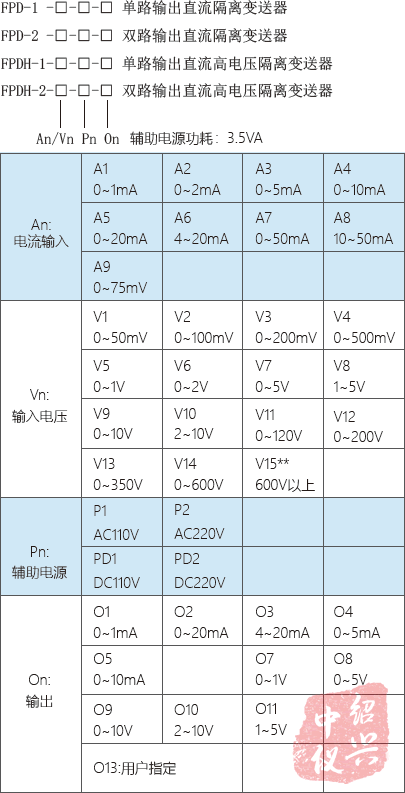

FPD系列直流隔離變送器選型圖

注：

1、1A以上電流須通過外加分流器輸入（A9）;

2、雙向輸入／輸出用文字說明；

3、“**”電壓輸入范圍V15僅限于FPDH-1、FPDH-2。

FPD直流隔離變送器

型號例舉：單路，FPD-1-A5-P2-O3：輸入0~20mA，輸出4~20mA，供電電源AC220V。

型號例舉：雙路，FPD-2-A5-P2-O3/O3：輸入0~20mA，輸出4~20mA/4~20mA，供電電源AC220V。

接線說明

FPD直流隔離變送器接線圖

接線與使用提示

1. 接線前核對產品標簽輸入、輸出、電源規格，嚴格按照端子圖紙接線，注意電源極性。

2. 用作信號隔離時輸入端串入環路；用作隔離配電時輸入端并入電源回路。

3. 出廠完成標定，零點、滿度支持小范圍現場校正；強干擾現場建議使用屏蔽線纜。

4. 一體化鐵殼整機，請勿私自拆卸，故障請聯系廠家售后。

典型應用場景

? 發電機轉子直流電壓、轉子電流隔離采集

? 電廠、變電站直流回路信號變送

? 工業現場直流毫伏、電流、電壓信號隔離轉換

? 消除地環路干擾，保護 DCS/RTU 控制系統 IO 通道

? 老項目 FP 系列鐵殼直流變送器替換改造
