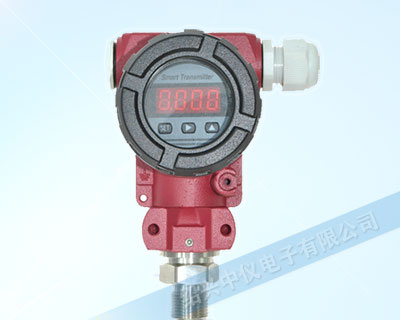

ZYK40數顯擴散硅壓力變送器(LED)
更新時間：2026年10月12日，不同批次，產品外觀及包裝或許略有不同，出廠前均經過嚴格檢測。
ZYK40數顯擴散硅壓力變送器 LED顯示
ZYK40數顯擴散硅壓力變送器在原壓力變送器的基礎上加裝LED數字顯示表頭，可清晰顯示測量得到的壓力值。
產品概述
ZYK40擴散硅壓力變送器是一款高性能壓力變送器。產品采用經計算機自動測試并激光調阻工藝進行寬溫度范圍零點與靈敏度補償、帶不銹鋼隔離膜片的OEM壓阻式傳感器作為信號測量元件，傳感器信號經信號處理電路后轉換為標準信號輸出。產品經過了老化及穩定性考核等工藝嚴格篩選，性能穩定、可靠性高。
適用于石油、化工、冶金、電力、輕工、紡織、建材、水文地質、食品、醫藥、環境控制等行業的過程控制和壓力測量。
工作原理與產品特點
工作原理：擴散硅壓力變送器利用壓力作用于硅元件使其產生應變，再將應變信號轉換成電信號輸出。
產品特點：
1. 高精度：硅元件應變靈敏度高，可測量高精度的壓力信號；
2. 高穩定性：硅元件穩定性好，具有良好的溫度補償能力；
3. 防腐性強：測量腔室采用不銹鋼（316L）等耐腐蝕材料，可抵抗腐蝕性介質侵蝕；
4. 體積小：結構緊湊，易于安裝和維護；
5. 寬測量范圍：表壓0～10kPa～60MPa，規格齊全。
產品選型
| ZYK4 | 擴散硅壓力變送器 | ||||
|---|---|---|---|---|---|
| 代碼 | 測量范圍 | 代碼 | 測量范圍 | ||
| 02 | 0～1kPa～2.5kPa | 11 | 0～350kPa～1.0MPa | ||
| 03 | 0～2.5kPa～7kPa | 12 | 0～700kPa～2.0MPa | ||
| 04 | 0～7kPa～20kPa | 13 | 0～1.0MPa～3.5MPa | ||
| 05 | 0～10kPa～35kPa | 14 | 0～2.0MPa～7.0MPa | ||
| 06 | 0～20kPa～70kPa | 15 | 0～3.5MPa～10MPa | ||
| 07 | 0～35kPa～100kPa | 16 | 0～7.0MPa～20MPa | ||
| 08 | 0～70kPa～200kPa | 17 | 0～10MPa～35MPa | ||
| 09 | 0～100kPa～350kPa | 18 | 0～20MPa～60MPa | ||
| 10 | 0～200kPa～700kPa | 19 | 0～35MPa～100MPa | ||
| 代碼 | 輸出信號 | 代碼 | 輸出信號 | ||
| A1 | 4~20mA | V3 | 0~10V | ||
| V1 | 0~5V | E | 4~20mA+HART | ||
| V2 | 1~5V | M | 4~20mA+RS485 | ||
| 代碼 | 產品精度 | ||||
| 1 | 0.1 | ||||
| 2 | 0.25 | ||||
| 3 | 0.5（常規默認） | ||||
| 代碼 | 附加功能 | ||||
| M3 | 3 1/2 位LED數顯表頭 | ||||
| M4 | 4位LCD數顯表頭 | ||||
| F | 參照螺紋接口代碼 | ||||
| F0 | 特殊定制 | ||||
| P1 | 齊平膜型，M20×1.5外螺紋壓力接口 | ||||
| P2 | 齊平膜型，G1/2外螺紋壓力接口 | ||||
| d | 隔爆型ExdII CT6 | ||||
| i | 本安型ExiaIICT6 | ||||
| G | 表壓測量 | ||||
| A | 絕壓測量（按用戶約定定做） | ||||
| F | 負壓測量（按用戶約定定做） | ||||
| S | 散熱器及過程連接件 | ||||
| Y | 用戶約定 | ||||
| ZYK4 | 12(1.6MPa) | A1 | 3 | M3G | 完整型號：ZYK412A13M3G -1.6MPa |
ZYK412A13M3G（-1.6MPa）：量程代碼 12 取 1.6MPa，輸出 A1（4～20mA），精度 3（0.5%），附加 M3G（LED 數顯表頭 + 表壓測量）。
技術參數
| 使用對象 | 液體、氣體或蒸汽與316L不銹鋼兼容的各種介質 |
|---|---|
| 測量范圍 | 表壓：0～10kPa～60MPa，絕壓：0～100kPa～10MPa，負壓：-0.1MPa～2MPa |
| 輸出 | 4～20mADC、4～20mADC帶顯示、1～5V、0～5V、0～10V |
| 電源 | 12～30VDC |
| 負載特性 | 4～20mADC 二線制負載R≤50(V-12)Ω |
| 過載壓力 | 150%FS |
| 外殼防護 | IP65 |
| 精度等級 | ±0.25%、±0.5% |
| 穩定性 | ±0.2%FS/年 |
| 溫度影響 | 在 -20℃～+70℃范圍內，變化量小于±0.18%/10℃ |
| 振動影響 | 任何方向上振動頻率為20～200Hz時，變化量小于±0.02% FS |
| 沖擊影響 | 任何方向100G 沖擊11ms 后，變化量小于±0.02% FS |
| 溫度范圍 | 環境溫度 -20℃～+70℃；標準介質溫度 -20℃～+80℃ |
| 電氣連接 | M12×1.5、M14×1.5、M20×1.5、G1/2 G1/4 NPT1/2、NPT1/4、R1/2 R1/4、PT1/2、PT1/4、其它訂貨提供螺紋規格 |
接線說明
二線制 4～20mA DC輸出的變送器按二線制方式接線；
三線制 0/1V～5/10VDC輸出的變送器按三線制方式與數顯表連接。
圖：擴散硅壓力變送器接線圖
安裝規范
產品垂直安裝于現場壓力接口。
露天安裝時，應盡量把擴散硅壓力變送器置于通風干燥處，避免強光直接照射和雨淋，否則將會使性能變差或出現故障。
安裝于多雷地區時，在現場應加裝防雷擊保護裝置，并確保產品及電源可靠接地，可降低雷電對變送器損壞概率。
若安裝完成后發現變送器無輸出或者輸出異常，請檢查：
1、電氣連接是否準確，是否牢固；
2、供電電壓是否過低以及負載電阻是否過大。
ZYK40系列擴散硅壓力變送器安裝結構圖
應用領域
工業現場過程壓力檢測與控制；
化工行業、能源；
空分設備及熱電、水電機組；
輸氣、輸油管道；
鍋爐管道壓力控制。
