一、產品簡介

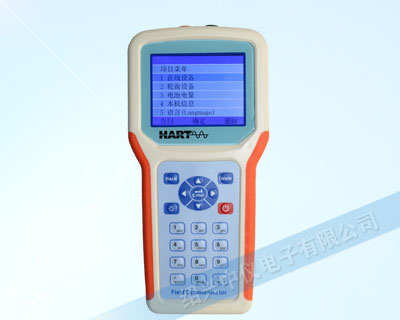

HART475C通訊器適合HART協議智能變送器的通訊操作，與HART375、HAR475兼容，具有極好的兼容性。該手冊介紹了現場通訊器的基本使用、連接和操作方法。

HART475C通訊器可以方便的接入4~20mA HART協議儀表電流回路中，與HART協議儀表進行通訊，配置HART儀表的設定參數，讀取儀表的檢測值、設定值，可以對儀表進行診斷和維護等。本手操器支持HART協議的***主設備，也支持HART協議的點對點和多點通訊方式。

二、工作環境

◇供電電源：3.7V 3100mAh鋰電池。

◇工作溫度范圍：0℃～+50℃

◇儲存溫度范圍：-20℃～+55℃

◇注意：在陽光下爆曬本設備，會明顯縮短液晶顯示屏的壽命并會使按鍵面板加速老化用盡。

三、鍵盤說明

HART475C通訊器共有21個鍵，了解各個鍵的功能，可以使您準確快速地操作手操器，下表列舉了各個鍵的功能。

四、接線說明

1、建立HART回路連接

紹興中儀HART475C通訊器可以在遠端控制室或儀表就地接入單獨對儀表進行通訊操作。通訊器內部設置有250Ω電阻，可自主切換連接或斷開。設置為連接內部電阻時外部無需連接電阻。當設置為斷開內部電阻時需外部連接電阻，電阻并聯在HART儀表上也可以并聯在其負載電阻上，連接方式如下圖所示。連接引線無極性。

2啟動和關閉手操器

首先檢查通訊器已裝好了電池，檢查儀表回路連接正確后，按住電源鍵三秒鐘，液晶屏點亮表明裝置已經工作。

在開機狀態下按住電源鍵三秒，出現提示后再按確認鍵，關機完成，屏幕關閉。
