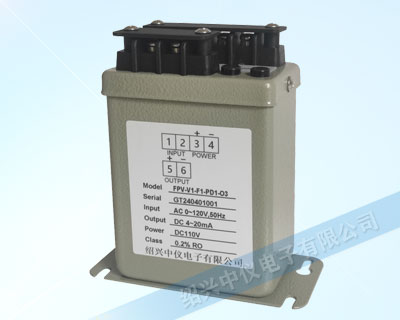

FPV電壓變送器用于交流電壓信號采集，隔離變換輸出4?20mA、0?10V標準模擬信號，0.2級精度，金屬屏蔽鐵殼抗干擾，支持螺釘安裝，適配開關柜、自控系統電壓監測與老設備替換。

產品概述

FPA鐵殼交流電流變送器為電力行業專用金屬外殼變送器，采用ASIC厚膜電路、進口互感器元器件，將交流電流隔離轉換為線性標準直流模擬信號。同系列包含FPAR 真有效值型、FPAT雙路輸出型、FPAX三組合型；FPAR真有效值版本可抵御波形畸變干擾，適合諧波嚴重的供電現場。產品長期穩定性好、抗沖擊過載，免維護，大量應用于電廠、電力調度及重點電力工程項目。不同批次外觀包裝略有差異，出廠全部經過嚴格檢測。

主要作用

1. 采集交流回路電流信號，電氣隔離后輸出4?20mA、0?10V等標準直流信號，供給 PLC、數顯儀表、計算機監控系統；

2. 實現電力系統電流遠程采集、監測，適配發電機、配電柜、風機、電機等設備電流監控；

3. FPAR 真有效值型號，針對波形畸變、諧波大的工況，保障測量準確；FPAT 支持雙路獨立隔離輸出；FPAX 可同時測量三相組合電流。

產品特點

高精度高穩定：0.2級精度，年漂移≤±0.2%，無累計測量誤差；

金屬鐵殼結構：屏蔽抗干擾，抗電沖擊、雷擊突波保護；

強過載能力：支持大倍數短時過載，適應電力現場沖擊工況；

多版本可選：普通平均值型、真有效值、雙路輸出、三組合多型號；

低功耗：靜態功耗低，兩線制可共用電源與輸出回路；

安裝方式：柜體底座螺釘固定，鐵殼防護，適合電站控制柜。

選型參數

快速選型指引

完整型號格式：FPA?An?Fn?Pn?On

選型順序：產品系列→輸入電流→輸入頻率→輔助電源→輸出規格

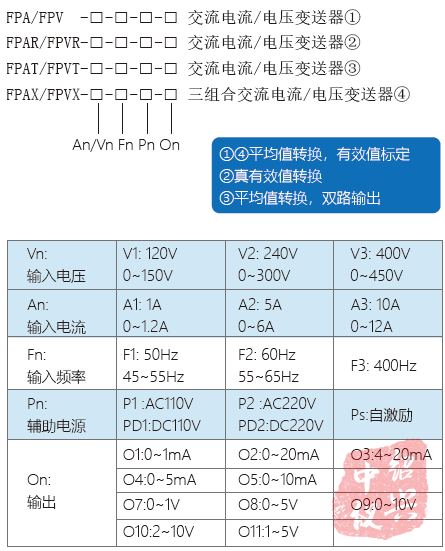

圖：FPA鐵殼交流電流變送器型號表

選型提示

1. 波形畸變、諧波大的工況優先選 FPAR 真有效值版本；

2. 需要兩路互不干擾信號輸出選 FPAT；三相同時測量選用 FPAX；

3. 核對CT二次電流、系統頻率、供電電壓、后端接收設備信號類型。

常用示例：FPA?A2?F1?P2?O3：輸入 0?5A、50Hz、AC220V 供電，輸出 4?20mA。

技術參數

◆準確度等級：0.2％

◆長期穩定度：≤±0.2%/年，無累計誤差

◆溫度影響：≤100ppm/℃

◆響應時間：＜400ms

◆輸出紋波：＜0.4% (峰-峰值)

◆輸入功耗：電流＜0.2VA，電壓＜0.1VA

◆工作頻率：標稱頻率±10%

◆輸出負載：

　電流輸出 額定10V壓降，最大15V壓降（可選）

　電壓輸出 額定2mA，最大5mA輸出

◆輸出負載影響：＜0.1% （額定負載范圍內）

◆輔助電源：額定電壓 80%~120% 額定頻率 90%~110%

◆允許過量輸入：

　電流 3倍連續 10倍30秒 50倍1秒，

　電壓 最大2倍連續

◆電壓試驗：輸入/輸出/電源與外殼之間2kV AC1minIEC688

◆沖擊試驗：ANSI C37.90a/1973 ，IEC 255-4（5kV 1.2/50us脈沖電壓）

◆校正幅度：滿度最小±3%，零點最小±1%

◆磁場影響：0.4kA/m 磁場強度變化＜0.05%

◆工作條件：溫度-10～55℃ 相對濕度 ≤95% 無凝露

◆貯藏條件：溫度-40～70℃ 相對濕度 ≤95% 無凝露

使用說明

鐵殼電流變送器說明圖

圖：鐵殼交流變送器安裝規格

圖：鐵殼電流變送器安裝說明

簡要使用說明

1. 安裝固定：鐵殼變送器采用柜體底座螺釘緊固安裝，安裝位置避開強熱源與大功率干擾器件；

2. 接線作業：斷電接線，嚴格按照殼體印刷接線圖區分輸入、輔助電源、輸出端子；交流供電建議火線加裝保險；電網工況惡劣建議配套浪涌抑制器；

3. 上電運行：核對機身標簽參數與訂貨規格，輔助電源允許額定電壓90%?110%波動；出廠已完成標定，請勿私自調整零點滿度電位器；

4. 輸入限制：被測交流電流不可超過過載規格，避免長期超額定輸入；

5. 維護檢修：異常故障請勿拆機，優先檢查接線、供電條件，聯系廠家技術支持。

應用場景

廣泛用于發電廠、各級電力調度站、變電站、工業配電系統，用于發電機、電機、低壓配電柜電流監測，也可用于能耗監控、自動化系統項目，可出口海外電力項目。
