產品概述

FPF鐵殼頻率變送器專為電廠電力場景設計，采集交流電壓信號，精準測量 50Hz、60Hz 電網頻率偏移量，窄量程下實現高分辨率測量；將頻率信號線性轉換為電流、電壓標準直流模擬輸出，適配RTU、數顯儀表、DCS系統。

金屬屏蔽鐵殼，輸入?輸出?電源?外殼四端隔離，支持30?600V電壓輸入，底座螺栓固定，廣泛用于發電機組、電網并網、電力調度頻率監測場景。

主要特點

1. 高精度高穩定：0.2級精度，年穩定度≤±0.2%，無累計誤差，溫漂≤100ppm/℃。

2. 鐵殼隔離防護：金屬外殼，輸入、輸出、電源、外殼AC2kV/1min隔離耐壓，抗現場電磁干擾。

3. 量程配置靈活：支持 50Hz、60Hz、400Hz多種標稱頻率，可設置±0.5Hz~±2Hz 偏移量程，支持雙向正負輸出定制。

4. 輸出規格豐富：可選4?20mA、0?10V等多種電流電壓輸出，適配各類采集裝置。

5. 過載性能優良：電壓可2倍連續過載，具備IEC、ANSI標準沖擊抗擾能力。

6. 電廠專用結構：鐵殼底座螺絲安裝，輔助電源多規格可選，整機功耗＜3.5VA，適合控制柜長期不間斷運行。

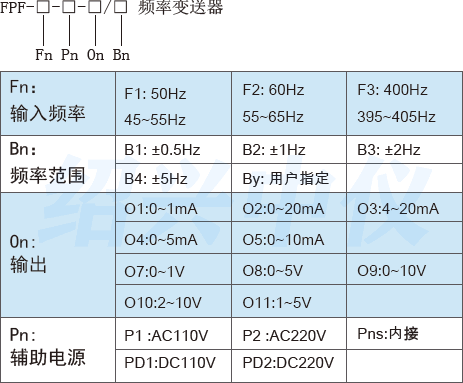

選型說明

訂貨示例：

FPF?F1?P2?O3/B3：50Hz標稱，±2Hz偏移，4?20mA輸出，AC220V供電。

備注：輸入電壓范圍30?600V；如需雙向正負輸出，選型注明量程，如?5V?0?+5V對應49?50?51Hz。

1、鐵殼FPF頻率變送器輸入電壓在30-600V范圍內，且輸出為0-正滿度值對應Fn±Bn，如0-1mA對應48-52Hz，如要求輸出為負滿度-0-正滿度，輸出可真O13，并注明滿度值，如-5V-0-5V對應49-50-51Hz；

2、鐵殼頻率變送器的輔助電源功耗小于3.5VA。

技術指標

·引用標準：GB/T 13850-1998（IEC688-1992）

·準確度等級：0.2%FS

·長期穩定度：≤±0.2%/年，無累計誤差

·溫度影響：≤100ppm/℃

·響應時間：<400ms

·輸出紋波：<0.4% （峰-峰值）

·輸入功耗：電流<0.2VA，電壓<0.1VA

·工作頻率：標稱頻率±10%

·輸出負載：電流輸出 額定10V壓降 最大15V壓降（可選）；電壓輸出 額定2mA 最大5mA輸出

·輸出負載影響：<0.1%

·輔助電源：額定電壓 80%-120% 額定頻率 90%-110%

·允許過量輸入：電流 3倍連續 10倍30秒 50倍1秒；電壓最大2倍連續

·電壓試驗：輸入/輸出/電源/外殼之間 2kV AC 1min IEC866

·沖擊試驗：ANSI C37.90a/1973，IEC255-4（5kV 1.2/50us脈沖電壓）

·校正幅度：FPF鐵殼頻率變送器滿度最新±3%，零點最小±1%

·磁場影響：0.4KA/m 磁場強度變化<0.05%

·工作條件：溫度-10～55℃相對濕度 ≤95% 無凝露

·貯藏條件：溫度-40～70℃相對濕度 ≤95% 無凝露

典型應用場景

?發電廠發電機組、一次調頻系統頻率采集

?電力調度、電網并網工況頻率監測

?變電站 RTU、DCS 系統頻率信號變送

?老項目FP系列鐵殼變送器設備替換改造

接線與使用提示

1. 接線前核對產品標簽量程、電源規格，嚴格參照端子接線圖接線。

2. 設備零點、滿度支持小范圍現場校準；出廠已完成標定，正常工況無需調整。

3. 強電磁現場，輸入輸出線纜建議使用屏蔽線；遠離變頻器、大功率接觸器。

4. 一體化鐵殼整機，請勿私自拆卸，故障聯系廠家售后。

工作原理

FPF頻率變送器采用石英晶體產生高精度基準頻率，與被測輸入頻率做比對運算，將頻率偏差轉換為線性直流模擬信號輸出；數字無漂移電路保障電廠復雜電磁環境下測量穩定可靠。
