產品概述

FPPF鐵殼功率因數變送器專為電力電廠場景開發，適配單相、三相三線、三相四線平衡交流回路，采集負載電壓、電流相位關系，將功率因數線性轉換為直流電流、電壓標準模擬信號輸出，可對接RTU、DCS、數顯儀表。

金屬屏蔽鐵殼結構，實現輸入?輸出?電源?外殼四端隔離，底座螺栓固定，廣泛用于發電廠、變電站、工業電力系統功率因數監測與老 FP 系列設備替換改造。

主要特點

1. 高精度高穩定性：0.2級測量精度，年穩定度≤±0.2%、無累計誤差，溫漂≤100ppm/℃，適合長期不間斷運行。

2. 鐵殼隔離抗干擾：金屬屏蔽外殼，AC2kV/1min 絕緣耐壓，滿足 IEC688 標準，具備5kV沖擊抗擾能力，適配電廠復雜電磁工況。

3. 多回路兼容：同一臺變送器通過更改接線，即可實現單相、三相三線、三相四線平衡回路功率因數測量。

4. 量程配置靈活：支持容性?1?0?+1感性多種功率因數校正模式；電流、電壓、頻率、輸出信號、輔助電源規格可按需選配。

5. 優異過載能力：電流支持3倍連續過載、10倍30秒短時過載；電壓支持2倍連續過載。

6. 電廠專用結構：底座螺栓安裝，輔助電源功耗≤7VA，零點、滿度支持現場小范圍校準。

工作原理

FPPF功率因數變送器采集同一負載的交流電壓、電流信號，測算電壓與電流之間相位夾角，換算成功率因數值，隔離輸出線性對應的標準直流模擬信號，供后臺系統實現功率因數統計、無功補償監測。

技術參數

◆ 準確度等級：0.2％

◆ 長期穩定度：≤±0.2%/年，無累計誤差

◆ 溫度影響：≤100ppm/℃

◆ 響應時間：＜400ms

◆ 輸出紋波：＜0.4% (峰-峰值)

◆ 輸入功耗：電流＜0.2VA，電壓＜0.1VA

◆ 工作頻率：標稱頻率±10%

◆ 輸出負載：

　·電流輸出 額定10V壓降 最大15V壓降（可選）

　·電壓輸出 額定2mA 最大5mA輸出

◆ 輸出負載影響：＜0.1% （額定負載范圍內）

◆ 輔助電源：額定電壓 80%-120% 額定頻率 90%-110%

◆ 允許過量輸入：

　·電流 3倍連續 10倍30秒 50倍1秒，

　·電壓 最大2倍連續

◆ 電壓試驗：輸入/輸出/電源與外殼之間2kV AC 1min IEC688

◆ 沖擊試驗：ANSI C37.90a/1973，IEC 255-4（5kV 1.2/50us脈沖電壓）

◆ 校正幅度：滿度最小±3%，零點最小±1%

◆ 磁場影響：0.4kA/m 磁場強度變化＜0.05%

◆ 工作條件：溫度-10～55℃ 相對濕度 ≤95% 無凝露

◆ 貯藏條件：溫度-40～70℃ 相對濕度 ≤95% 無凝露

技術選型

型號選型編碼

編碼格式：FPPF?Vn?An?Fn?Pn?On?Dy

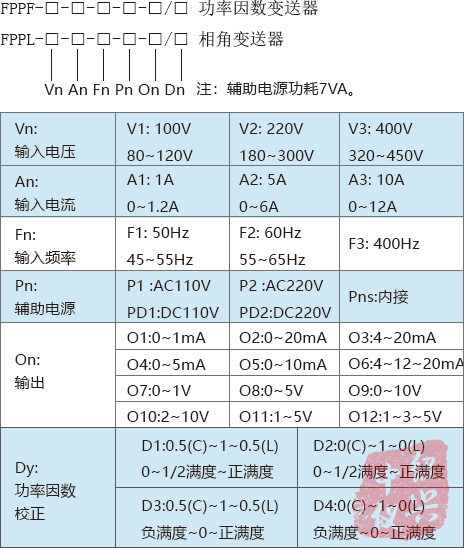

FPPF功率因數變送器選型圖

選型舉例：FPPF-V1-A1-F1-P2-O6-D1

訂貨示例：

FPPF?V1?A2?F1?P2?O8?D1：輸入 100V、5A、50Hz；AC220V 供電；輸出 0?5V；對應 0.5 容性?1?0.5 感性。

接線與使用提示

1. 本產品適用于平衡三相回路，接線前核對產品標簽參數，嚴格參照端子接線圖紙接線；單相、三相三線、三相四線僅接線方式不同。

2. 出廠已經完成標定，零點、滿度可做小范圍現場校正。

3. 強電磁干擾現場，輸入輸出線纜建議采用屏蔽線，遠離變頻器、大功率接觸器。

4. 一體化鐵殼整機，請勿私自拆卸，故障請聯系廠家售后。

典型應用場景

? 發電廠、變電站功率因數采集監測

? 電力調度 DCS、RTU 系統信號變送

? 工業企業配電室功率因數、無功補償監控

? 老項目 FP 系列鐵殼變送器替換改造
